中速碗式磨煤机内部原理图与价格
来源:桂林鸿程 时间:2018-12-05 10:54:45 发稿人:桂林鸿程立式磨粉机 点击数:100
[摘要]:中速碗式磨煤机其实就是中速辊式磨煤机,中速碗式磨煤机工作原理其实简单来说就是磨辊在如碗状的磨盘上滚动对煤颗粒进行研磨,桂林鸿程HLM磨煤机结构原理图是中速碗式磨煤机。 ...


  中速碗式磨煤机其实就是中速辊式磨煤机,中速碗式磨煤机工作原理其实简单来说就是磨辊在如碗状的磨盘上滚动对煤颗粒进行研磨,本文介绍桂林鸿程的HLM中速碗式磨煤机结构原理图与价格。

  一、HLM碗式中速磨煤机介绍

  HLM系列碗式中速磨煤机是桂林鸿程通过学习引进国外先进技术,经历二十多年潜心研究开发出的一款高效节能、烘干兼磨粉功能的系列化先进粉磨设备。可生产高炉喷煤用煤粉细度200目80%全通过,型号涵盖大中小型等多种规格,磨辊有两辊到四辊,磨盘中径从800mm到2800mm不等,适合大中小型用煤企业的生产配置,单台每小时能产煤粉从3吨到56吨不等。

  二、桂林鸿程100-325目煤粉HLM中速碗式磨煤机主机参数

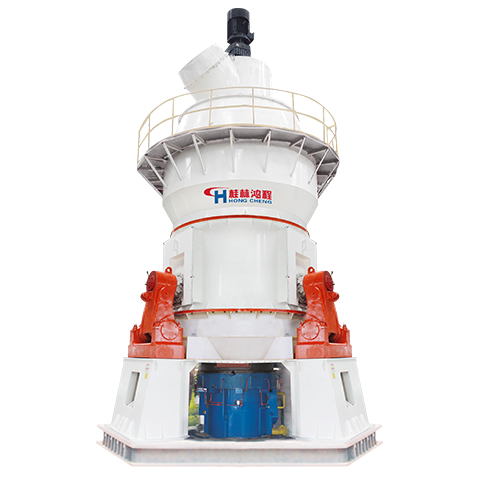

桂林鸿程100-325目HLM中速碗式磨煤机

  桂林鸿程100-325目HLM中速碗式磨煤机

  【立磨型号】 : HLM10/2M~HLM56/4M

  【煤炭水分】 : <15%

  【进料粒度】 : 50mm

  【出粉细度】 : 100-325目

  【产 量】 :  3-56t/h

  【应用领域】 :  发电厂、建材、化工、冶金、涂料、造纸、橡胶、医药、食品等领域湿度6%以内、莫氏硬度7级以下的非易燃易爆物料的粉磨加工。

  【适用物料】 :  煤炭、石灰石、石灰石、铝矾土、高岭土、萤石、滑石、水渣、灰钙粉、硅灰石、石膏、石灰石、磷矿、大理石、钾长石、石英砂、膨润土、锰矿等硬度莫氏7级以下的物料。

  三、HLM碗式中速磨煤机内部图以及生产线布局结构图示

  (1)HLM中速碗式磨煤机原理

  HLM碗式中速磨煤机主机电动机驱动减速机带动磨盘转动,需粉磨的物料由锁风喂料设备送入旋转的磨盘中心,在离心力作用下,煤碳向磨盘周边移动,进入粉磨辊道。在磨辊压力的作用下,煤碳受到挤压、研磨和剪切作用而被粉碎。同时,热风从围绕磨盘的风环高速均匀向上喷出,粉磨后的煤粉被风环处的高速气流吹起,一方面把粒度较粗的煤粉吹回磨盘重新粉磨,另一方面对悬浮煤粉进行烘干,煤粉细粉则由热风带入分级机器进行分级,合格的细粉随同气流出磨,由收尘设备收集下来即为产品,不合格的煤粉粗粉在分级机器叶片作用下重新落至磨盘,与新喂入的煤碳细料一起重新粉磨,如此循环,完成粉磨作业全过程。

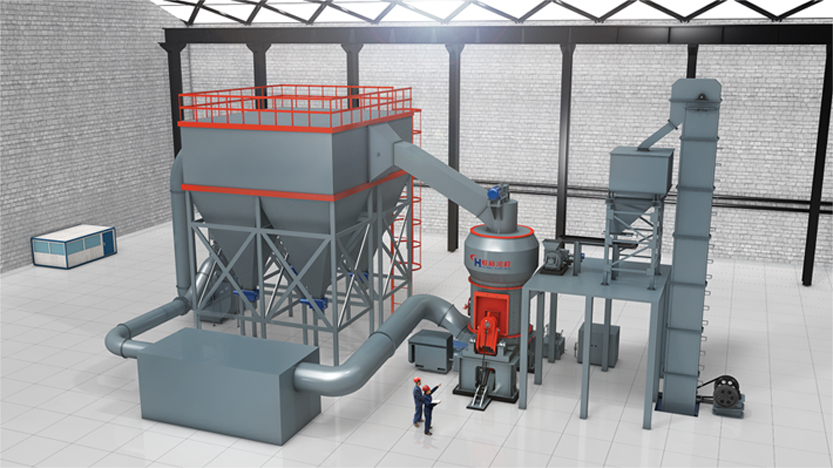

HLM碗式中速磨煤机生产线结构图立磨工艺流程图结构    HLM碗式中速磨煤机生产线结构图


     (2)HLM碗式中速磨煤机内部图 中速碗式磨煤机的构造
  HLM碗式中速磨煤机采用标准模块式设计制造加压装置,随着磨机产能增加,相应的增加磨辊数量(可采用2、3、4或者6个磨辊),进行排列组合,以较少的标准模块部件,形成多种能力系列产品,满足不同物料加工不同产品细度和产量的要求。

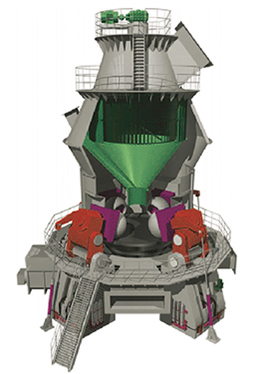

四辊碗式中速磨煤机结构及工作原理

HLM中速碗式磨煤机 四辊立式磨粉机

  三、桂林鸿程HLM中速碗式磨煤机立磨生产线整套设备价格是多少钱?

  中速磨煤机价格通常是依据型号大小所形成的整套设备形成总报价。桂林鸿程HLM中速碗式磨煤机立磨生产线立磨定价依据两个关键参数,即煤粉出粉细度与产量,我们的生产线配置与价格审核人员会根据这两大要素配置中速碗式磨煤机主机型号,再通过立磨主机型号配置相应的破碎机,风机,减速机,除尘收尘系统等磨粉机配套设备。进而形成整条生产线报价。每条生产线价格是不一样的。所以要咨询报价请提供以上两大参数。再拨打热线0773-3661663,再进行详细的沟通,大概的价格你就会知晓了。

  桂林鸿程HLM中速碗式磨煤机立磨生产线可根据客户需求,定制完善的煤粉加工生产线,中速磨煤机煤粉加工工艺成熟。桂林鸿程潜心研制的新型立式磨、超细环辊磨、改进型雷蒙磨等系列磨粉机,性能稳定,高产高效,节能环保,是粉体制备领域重要的支撑力量。此外,桂林鸿程磨粉机的磨辊磨环磨盘等部件,采用特殊的耐磨材料,经久耐用,并提供长期耐磨堆焊服务。欢迎前来桂林鸿程磨粉机生产基地参观考察,可提供原料试磨。欢迎致电详询,咨询热线0773-3661663。
